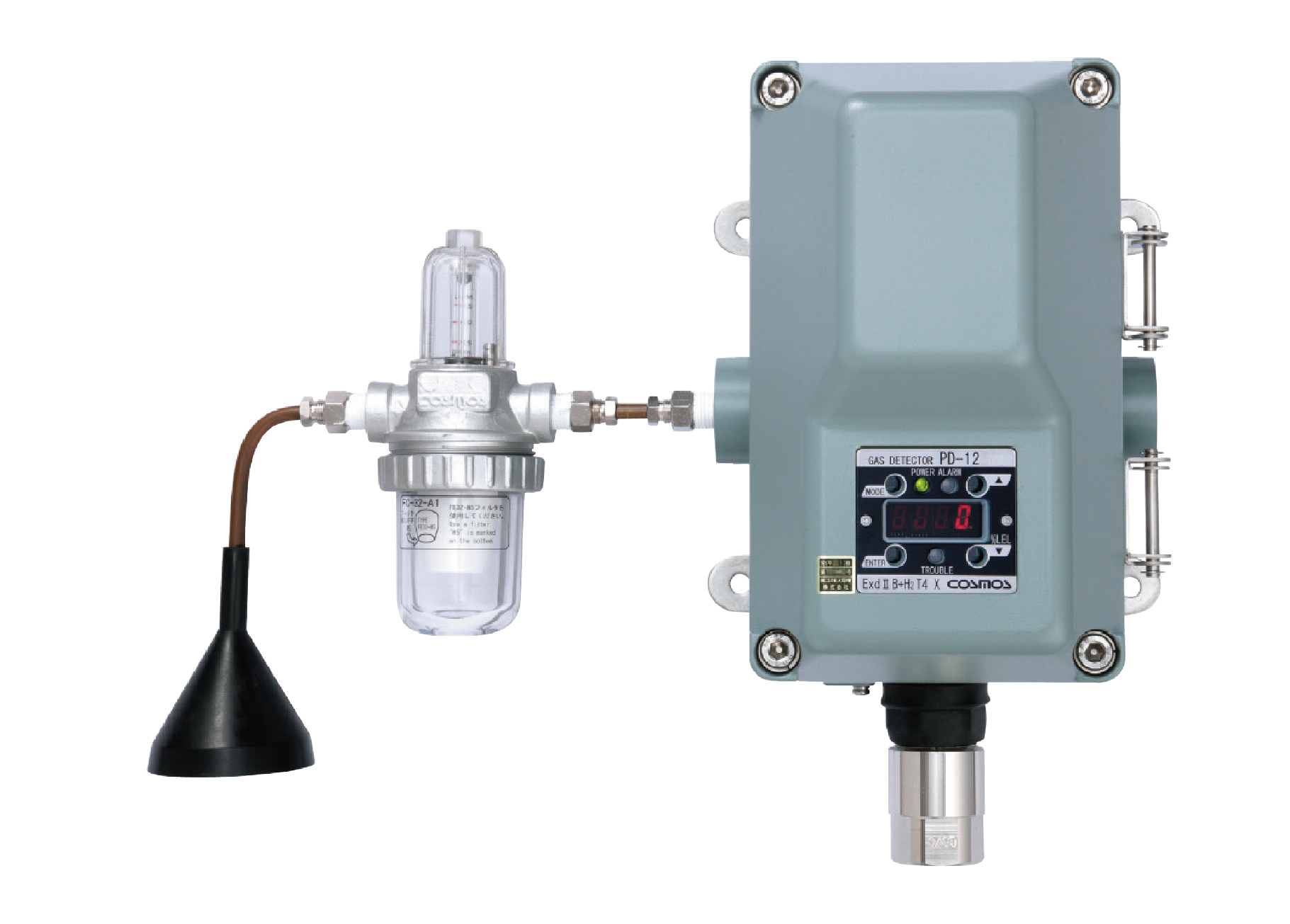

產品描述:流量低下檢測功能
?
01.產品特點
·??帶有濃度,警報顯示功能
·??磁石棒操作,維護維修簡單方便
·??采用插拔式傳感器,更換方便
·??有流量低下檢測功能
·??隔爆型外殼設計 Ex dⅡB+H2T4 Gb
·??防水·防塵構造,保護等級IP66
?
02.產品參數
型號 | PD-12 | ||
檢測原理 | 熱線型半導體式 | 接觸燃燒式 | 氣體熱傳導式 |
檢測對象氣體 | 根據規格而定 | ||
檢測方式 | 泵吸引式 | ||
吸引流量 | 0.5L/min以上 | ||
檢測范圍 | 根據規格而定 | ||
報警設定值 | 根據規格而定 | ||
報警精度 | 可燃性氣體:同等條件下報警設定值的±25% | ||
毒性氣體:同等條件下報警設定值的±30% | |||
報警延遲 | 可燃性氣體:報警設定值濃度的1.6倍氣體下,反應時間30秒以內 | ||
毒性氣體:報警設定值濃度的1.6倍氣體下,反應時間60秒以內 | |||
報警顯示 | 氣體報警:紅色LED閃爍 | ||
故障報警:黃色LED閃爍(傳感器斷線、傳感器零點低下、流量低下、電源電壓異常等) | |||
外部輸出 | 氣體濃度模擬信號:DC4 - 20mA(電源負極共用) | ||
氣體報警和故障接點※1? 1a無電壓接點/自動復位(額定電壓:AC250V 0.5A或DC30V 0.5A負載電阻) | |||
氣體濃度顯示 | LED顯示屏:4位數字顯示 | ||
操作方法 | 4點磁性開關 | ||
防爆結構 | Ex dIIB+H?T4 Gb | ||
保護等級 | IP66 | ||
適用電源線 | 電纜線外徑:Φ11 ~ 15 | ||
6芯信號屏蔽線:CVV-S 1.25mm2或2.0mm2 | |||
使用溫濕度范圍※2 | 溫度:-10°C ~ +50°C | ||
濕度:10 ~ 90%RH(0°C ~ 50°C) | |||
電源 | DC24V(±20%) | ||
消耗電力 | 最大7.5W | ||
外形尺寸 | W133×H289×D132mm(突出部分除外) | ||
重量 | 約5.2kg | ||
選購品 | 流量低下檢測功能(達到0.3L/min以下開始報警) |
※1 報警器接點為標準規格。作為故障接點使用時需要指定。
※2 無劇烈的溫度濕度變化,無結露。
?
03.產品應用案例
→ 風洞實驗汽車尾氣安全監控系統(點擊跳轉)
?
